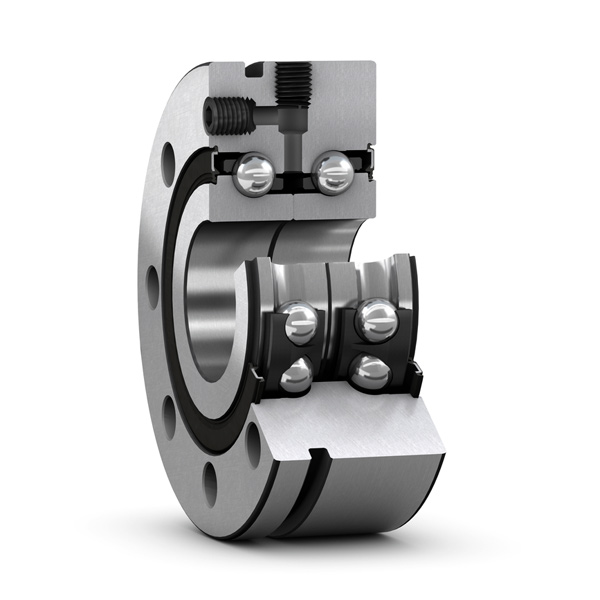

超精密雙向角接觸推力球軸承
雙向推力角接觸球軸承設計用于主軸的雙向定位。 這些軸承與NN 30 K或N 10 K系列 的圓柱滾子軸承組合，安裝于同一個軸承座 孔中。 這種軸承組合可以簡化軸承座孔的加工。
雙向推力角接觸球軸承的公稱內徑及外 徑與相應的圓柱滾子軸承一樣。 然而，座圈外 徑公差與超精密圓柱滾子軸承推薦的軸承座 孔徑及形位公差結合，使軸承座孔有一個適 當?shù)膹较蛴蜗丁?如果外圈沒有軸向壓緊在軸 承座中，該游隙足以防止推力軸承承受徑向 載荷。
軸承特性：
可承受軸向和徑向載荷
高承載能力
高軸向剛度
低摩擦
高速性能
推力角接觸球軸承產品種類
推力角接觸球軸承具有多種設計和尺寸，最大外徑為 1 800 mm，有兩種主要設計：
單向角接觸推力球軸承
雙向角接觸推力球軸承
除了本章介紹的軸承外，特殊應用（比如機床）超精確角接觸推力軸承，在此章節顯示：
雙向軸承
單向和雙向軸承和用于絲杠傳動的帶法蘭型軸承座套筒裝置
